DBR115

斜齒DBR系列

行星減速機之傳動結構為目前齒輪減速機效率最高之組合，其基本傳動結構為三個部分： 1、太陽齒輪 2、行星齒輪（組合于行星架） 3、內齒輪環。驅動源以直接連接的方式啟動太陽齒輪，太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動，行星架連接。出力軸輸出達到減速目的。更高減速比則需要由多組階段齒輪與行星齒輪倍增累

產品特性
技術參數
外形尺寸
安裝說明
資料下載
視頻展示

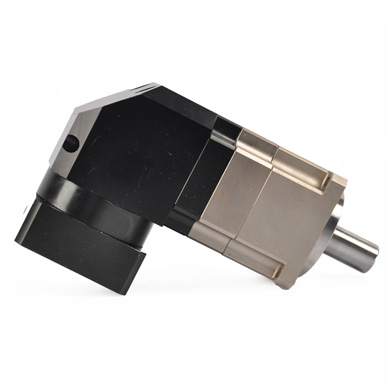

斜齒行星轉角DBR系列

型號：60、90、115、142、180
比數：3、4、5、6、7、8、10、15 、25……200 ……
背隙：一段8-10弧分二段10-13弧分
主要用于對空間要求有限的傳動控制系統，實現傳動90°轉向；
與直聯產品相比，噪音較大、發熱較快等缺陷。

超靜音：采用斜齒設計，高嚙合率，運轉順暢，低噪音。
高精度：采用螺旋齒輪設計及通過對螺旋齒面作齒形及導程修整，將太陽齒輪的軸承直接裝高于臂架內，提高齒輪系的運轉精度，實現定位精準。
高扭矩、高剛性：臂架與輸出軸采用一體式結構，大跨距大軸承的設計，可保最大的扭轉剛性和輸出負載能力。
法蘭，軸套方式：適配于任何品牌的伺服馬達。
維護方便、免保養：使用合成潤滑油脂，探用IP65防護等級的密封設計。無需更換滑油脂，免保養
