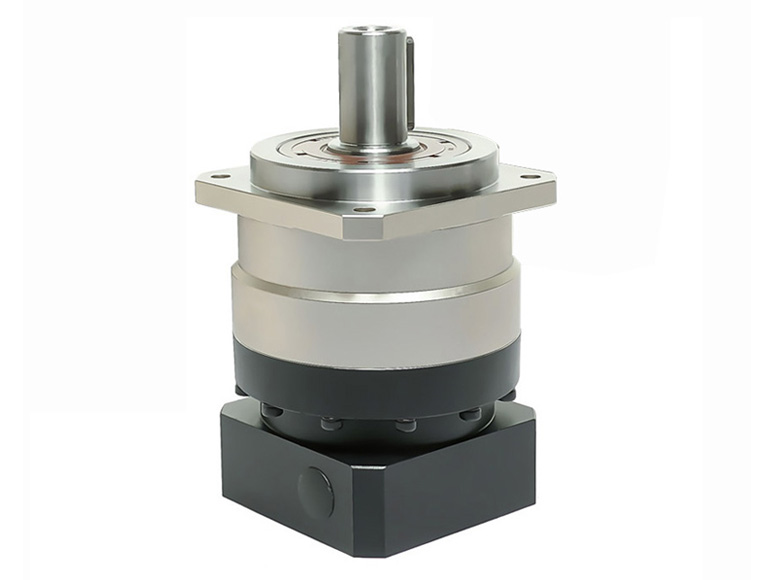

DN115

斜齒DN系列

行星減速機之傳動結構為目前齒輪減速機效率最高之組合，其基本傳動結構為三個部分： 1、太陽齒輪 2、行星齒輪（組合于行星架） 3、內齒輪環。驅動源以直接連接的方式啟動太陽齒輪，太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動，行星架連接。出力軸輸出達到減速目的。更高減速比則需要由多組階段齒輪與行星齒輪倍增累

產品特性
技術參數
外形尺寸
安裝說明
資料下載
視頻展示

斜齒DN系列

型號：042、60、90、115、142、180、220
比數：3、4、5、6、7、8、10、15 、25……1000
背隙：一段2-5弧分二段3-8弧分
主要用于高精度要求的傳動控制系統，最高精度在2弧分內。
與直齒相比，噪音低、傳動平穩、齒面接觸負載穩定。
動扭矩提高約30%，一體式行星臂架保證同心度和徑向承載。

超靜音：采用斜齒設計，高嚙合率，運轉順暢，低噪音。
高精度：采用螺旋齒輪設計及通過對螺旋齒面作齒形及導程修整，將太陽齒輪的軸承直接裝高于臂架內，提高齒輪系的運轉精度，實現定位精準。
高扭矩、高剛性：臂架與輸出軸采用一體式結構，大跨距大軸承的設計，可保最大的扭轉剛性和輸出負載能力。
法蘭，軸套方式：適配于任何品牌的伺服馬達。
維護方便、免保養：使用合成潤滑油脂，探用IP65防護等級的密封設計。無需更換滑油脂，免保養
