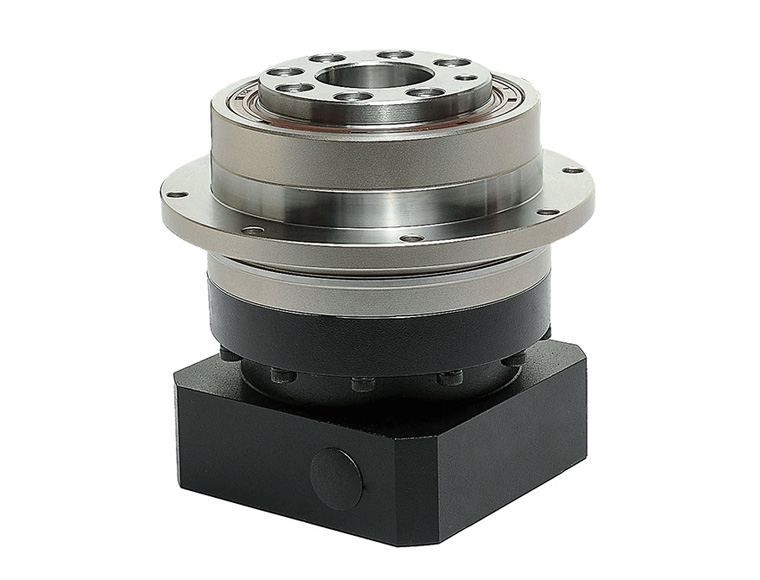

DD090

法蘭盤DD系列

行星減速機之傳動結構為目前齒輪減速機效率最高之組合，其基本傳動結構為三個部分： 1、太陽齒輪 2、行星齒輪（組合于行星架） 3、內齒輪環。驅動源以直接連接的方式啟動太陽齒輪，太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動，行星架連接。出力軸輸出達到減速目的。更高減速比則需要由多組階段齒輪與行星齒輪倍增累

  • 產品特性
  • 技術參數
  • 外形尺寸
  • 安裝說明
  • 資料下載
  • 視頻展示

法蘭盤DD系列

  • 型號：064、90、110、140、200、220、255
  • 比數：4、5、6、7、8、10、20 、25……100 ……
  • 背隙：一段2-5弧分 二段3-8弧分
  • 設計精巧、簡短，精密制造，超低噪音，最高精度在2弧分內；
  • 整機緊湊體積小，全密封式結構，確保潤滑油脂不泄露；
  • 采用高強度合金鋼材，齒輪經硬化處理，使用壽命，傳動效率高達97%以上；
  • 出力端采用一對角接觸球軸承，整體剛性，軸向跳動、承載優良。
  • 超靜音：采用斜齒設計，高嚙合率，運轉順暢，低噪音。
  • 高精度：采用螺旋齒輪設計及通過對螺旋齒面作齒形及導程修整，將太陽齒輪的軸承直接裝高于臂架內，提高齒輪系的運轉精度，實現定位精準。
  • 高扭矩、高剛性：臂架與輸出軸采用一體式結構，大跨距大軸承的設計，可保最大的扭轉剛性和輸出負載能力。
  • 法蘭，軸套方式：適配于任何品牌的伺服馬達。
  • 維護方便、免保養：使用合成潤滑油脂，探用IP65防護等級的密封設計。無需更換滑油脂，免保養

本公司產品不斷研發、改良，圖紙模型僅供參考，請聯系本公司獲取最新資料。

DD090-L1-24-65-110-145-M8.pdf

DD090-L1-24-65-110-145-M8.stp

DD090-L1+M2Z20-22-63-110-145-M8.pdf

DD090-L1+M2Z20-22-63-110-145-M8.stp

DD090-L1+M2Z33-19-45-70-90-M6.pdf

DD090-L1+M2Z33-19-45-70-90-M6.stp

DD090-L1+M2Z33-24-65-110-145-M8.pdf

DD090-L1+M2Z33-24-65-110-145-M8.stp

DD090-L1-22-58-110-145-M8.pdf

DD090-L1-22-58-110-145-M8.STEP

DD090-L1-19-70-90-M5.pdf

DD090-L1-19-70-90-M5.stp

DD090-L1-14-73-口69.6-M6.pdf

DD090-L1-14-73-口69.6-M6.stp

DD090-L2-14-44-73-口69.6-M5.pdf

DD090-L2-14-44-73-口69.6-M5.stp

DD090-L2-19-70-90-M6.pdf

DD090-L2-19-70-90-M6.stp
